Functie toewijzing en nummering van de 13/18 aderig UIC-kabel.
Fout bij het aanmaken van de miniatuurafbeelding: Bestand is zoek


penbezetting 13 aderig UIC stekkerdoos

Fout bij het aanmaken van de miniatuurafbeelding: Bestand is zoek

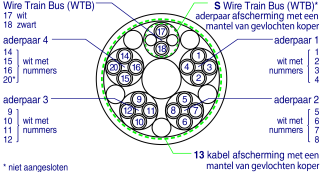

aderbezetting Wire Train Bus Kabel

Fout bij het aanmaken van de miniatuurafbeelding: Bestand is zoek


penbezetting 18 aderig UIC stekkerdoos
ader paar Functie Spannings-
soort
Spanningsniveau Signaalsoort
tijdsduur/frequentie
Opmerking Norm
13
aders
1 2 signaal naar hoofdversterkers AC 2 V eff 100...8000 Hz UIC normblad 568

3 (-)
3
3

4 (+)
4
4
Telefonie verbinding naar bestuurder
• controle signaal
• zenden
• ontvangen

DC
AC
AC

18...33 V
0,5 Veff
0,775 Veff

continu signaal
100 ... 5000 Hz
100 ... 5000 Hz

stroom < 50 mA bij 24 V



UIC normblad 568



3 (+)
3
3

4 (-)
4
4
Telefonie verbinding naar conducteur
• controle signaal
• zenden
• ontvangen

DC
AC
AC

18...33 V
< 1.2 Veff
< 1.6 Veff

continu signaal
100 ... 5000 Hz
100 ... 5000 Hz

stroom < 50 mA bij 24 V



UIC normblad 568


5(+) 6 (-) Inschakelen van de omroepinstallatie DC 18…33 V continu signaal stroom < 20 mA bij 24 V UIC normblad 568
7 (+) 8 (-) Inschakelen van de omroepinstallatie met prioriteit 1) DC 18…33 V continu signaal stroom < 22 mA bij 24 V UIC normblad 568
9 (+) 12 (-) signaal sluiten deuren 1) DC 15…33 V puls weerstand > 1200 Ω/rijtuig UIC normblad 560
10 (+) 12 (-) signaal verlichting "in schakelen" 2, 3) DC 15…33 V puls < 2 sec weerstand > 1200 Ω/rijtuig UIC normblad 555
11 (+) 12 (-) signaal verlichting "uit schakelen" 2, 3) DC 15…33 V puls < 2 sec weerstand > 1200 Ω/rijtuig UIC normblad 555
13 Afscherming van gehele kabel UIC normblad 558
uitbreiding
naar
18
aders
14 (+) 12 (-) vrijgave deuren linker zijde DC 15…33 V puls < 2 sec weerstand > 1200 Ω/rijtuig UIC normblad 560
15 (+) 12 (-) vrijgave deuren rechter zijde DC 15…33 V puls < 2 sec weerstand > 1200 Ω/rijtuig UIC normblad 560
16 12 (-) Alle deuren sluiten DC UIC normblad 560
17 / X 18 / Y Dataoverdracht Trein-bus AC 6 Vpp…9 Vpp
(Fritting spanning optionaal)
1 Mbit/sec. Twisted-pair aders
characteristieke weerstand 120 Ω +/-10%
symm. capaciteit 65 pF/m
UIC normblad 558 en 556
S Afscherming van aderpaar 17/18 UIC normblad 558
1) De aders 7 en 9 zijn ook in gebruik voor het Franse tijdmultiplex signaal, 6 V AC 9600 Hz
2) De aders 10 en 11 zijn ook in gebruik voor het Franse tijdmultiplex signaal, 6 V AC 19200 Hz
3) De aders 10 en 11 zijn ook in gebruik voor het Duitse tijdmultiplex signaal ZWS, ZDS, ZMS, <950 mV AC 69,6, 96, 120 en 165 kHz.
